Pièces de drone en impression 3D : matériaux, canopy FPV et stratégies de réparation
PETG pour les bras, TPU pour les amortisseurs et les protecteurs, Nylon pour les pièces critiques — guide complet pour imprimer des pièces de drone légères, solides et réparables après un crash.
Pour passer à l'impression, voyez nos pages impression d’une pièce 3D sur mesure et impression 3D PETG en ligne, avec le prix affiché dès le dépôt de votre fichier.

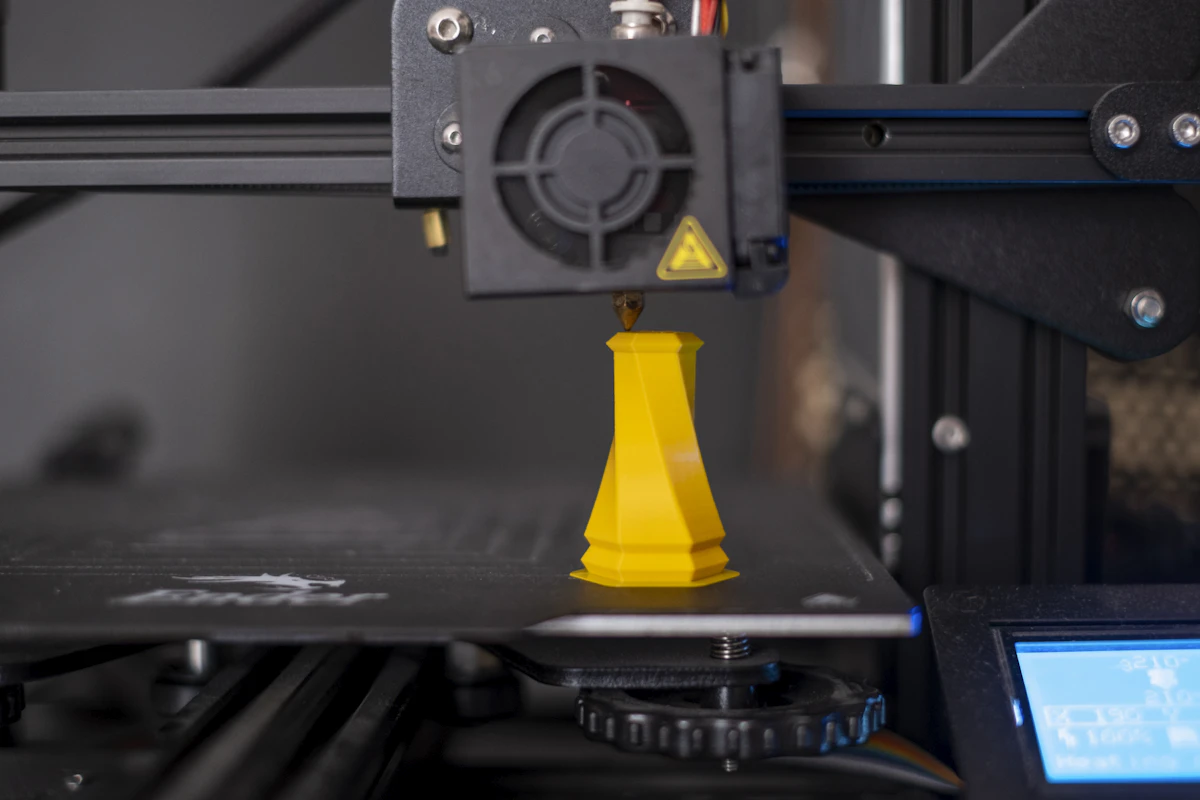

La communauté FPV et drone racing utilise l'impression 3D depuis ses débuts — avant même que les imprimantes 3D de bureau soient fiables. Des canopies aux supports de caméra, des prop guards aux systèmes de câble routing, l'impression 3D est partout dans un drone DIY moderne. Sa raison d'être : une pièce cassée peut être reproduite en quelques heures pour quelques euros, là où un remplacement carbone ou injection prend des jours et coûte dix fois plus cher.
Les enjeux spécifiques au drone sont le poids (chaque gramme compte pour l'autonomie et la maniabilité), la résistance aux chocs (les crashes sont inévitables), et la tenue en température (les ESC et moteurs chauffent significativement). Ces trois contraintes guident le choix du matériau et les paramètres d'impression.
Ce guide couvre les matériaux appropriés par type de pièce, les règles de conception pour minimiser le poids sans sacrifier la solidité, des exemples de pièces courantes avec leurs paramètres, et les stratégies de réparation post-crash.
Quel matériau choisir pour les pièces d'un drone ?
Il n'existe pas un seul matériau "drone" — les différentes pièces ont des exigences différentes. Un bras structurel n'a pas les mêmes besoins qu'un protecteur d'hélice ou qu'une canopy décorative.
| Matériau | Densité (g/cm³) | Résistance chocs | Résistance chaleur | Pièces recommandées |
|---|---|---|---|---|
| PLA | 1.24 | Faible | Faible (60 °C) | Canopies légères (vol chill), déco |
| PETG | 1.27 | Bonne | Bonne (80 °C) | Bras, canopies, supports, câble routing |
| TPU 95A | 1.25 | Excellente | Correcte (60 °C) | Prop guards, skids, amortisseurs |
| ABS | 1.05 | Très bonne | Très bonne (100 °C) | Pièces proches ESC/moteurs chauds |
| PA12/Nylon | 1.01 | Excellente | Excellente (120 °C) | Bras racing, pièces critiques charge |
PETG : l'option polyvalente pour les pièces structurelles
Le PETG couvre 80 % des besoins en impression drone : canopies, supports de batterie, câble routing, supports de caméra fixes. Sa tolérance thermique à 80 °C le rend compatible avec les ESC modernes qui chauffent lors du vol intenses. Sa légère flexibilité (module d'élasticité plus bas que l'ABS) lui permet d'absorber une partie de l'énergie d'un impact sans se fissurer, à condition que l'épaisseur de paroi soit suffisante (2 mm minimum pour les pièces structurelles).
TPU : le choix indispensable pour la protection
Le TPU Shore 95A est le matériau de référence pour les prop guards et les skids d'atterrissage. Il se déforme sous l'impact et revient à sa forme initiale — un comportement impossible avec le PETG ou le PLA qui cassent. Pour les amortisseurs de vibrations (entre la caméra et le frame), le TPU Shore 85A (plus mou) est encore plus efficace pour filtrer les vibrations moteur.
Concevoir des pièces de drone : poids, solidité et aérodynamisme
La conception de pièces drone en impression 3D implique de trouver le bon équilibre entre légèreté et résistance. Voici les paramètres critiques à maîtriser.
Paramètres de tranchage pour minimiser le poids
Dans PrusaSlicer ou Cura, pour les pièces non structurelles (canopies, routing) :
- Remplissage : 10–20 % gyroïde (meilleur rapport résistance/poids)
- Parois : 2–3 périmètres (0,8–1,2 mm avec buse 0,4 mm)
- Couches du dessus/dessous : 3 minimum pour un rendu étanche
- Hauteur de couche : 0,2–0,25 mm (compromis vitesse/force)
Pour les bras et les pièces structurelles, augmentez à 40 % de remplissage et 4 périmètres. Le poids supplémentaire est compensé par la résistance aux crashes.
Tolérances pour l'assemblage drone
Quelques valeurs de référence pour les assemblages drone courants :
- Trou M3 passage : ∅ 3,4 mm
- Standoff M3 × 30 mm dans canopy : colonne ∅ 6 mm ext, trou ∅ 3,4 mm
- Passage câble XT30 : ouverture 14 × 8 mm minimum
- Passage câble XT60 : ouverture 18 × 10 mm minimum
- Moteur brushless 2306 : embase ∅ 32 mm avec 4 trous M3 à 16 mm PCD
Exemples de pièces imprimées : canopy, bras, support caméra
Canopy FPV pour drone 5 pouces (2507)
Canopy PETG blanc, frame TrueX 5 pouces, 220 mm de largeur. Entraxe standoffs 30 × 30 mm (M3 × 30 mm). Fenêtre caméra 28 × 21 mm avec angle réglable -5°/+55° (crantage tous les 5°, ressort de rappel imprimé en TPU séparément). Deux passages de câble déport sur les côtés (XT60 + USB-C ELS). Poids : 14 g en PETG 15 %, 3 périmètres. Impression : 1h40 min.
Prop guards TPU pour drone de plage (5 pouces)
Guards en TPU 95A montés sur les bras par 2 vis M3 par guard. Profil aérodynamique elliptique pour réduire la traînée. Poids par guard : 8 g (TPU plus dense que le PETG). Jeu entre l'hélice et le guard : 5 mm en rayon (suffisant pour les hélices 5045 et 5148). Ces guards tiennent sur de l'herbe et du sable sans casser les hélices sur des contacts légers.
Support caméra avec amortisseur de vibrations
Support 2 pièces : plaque de montage PETG (fixée au frame) + berceau caméra PETG (flottant). Entre les deux, 4 amortisseurs cylindriques TPU 85A de ∅ 6 × 8 mm enfilés sur des picots. Ce design filtre les vibrations moteur sur l'image de la GoPro 13. Passage d'air libre sur les côtés pour refroidir la caméra. Poids total : 18 g.
Un crash à 100 km/h casse rarement le cadre carbone d'un drone racing — il casse surtout les bras et les pièces imprimées. Un stock de 5 canopies imprimées à 6 € l'unité est plus rentable qu'une seule canopy injection moulding à 35 €.
Erreurs fréquentes et stratégies de réparation post-crash
1. Canopy trop rigide qui casse les vis de standoff
Une canopy trop rigide en contact avec le ground sur un crash transmet l'énergie directement aux vis M3 des standoffs, qui se cisaillent. Ajoutez une légère flexibilité au corps de la canopy (1,5 mm de paroi PETG au lieu de 2,5 mm) ou utilisez un PETG légèrement flexible. Les canopies TPU éliminent ce problème mais sont plus lourdes.
2. Prop guards mal fixés qui bloquent une hélice
Un prop guard qui se desserre en vol entre en contact avec l'hélice et provoque un crash immédiat. Vissez toujours les guards avec du Loctite bleu (243). Vérifiez la fixation avant chaque session de vol. Prévoyez un minimum de 2 vis M3 par guard pour éviter la rotation non désirée.
3. Mauvaise orientation des bras (couches latérales)
Les bras imprimés avec les couches parallèles à leur longueur se séparent inter-couches au premier impact latéral. Orientez les bras debout (couches horizontales sur la section du bras) pour maximiser la résistance. Cela demande des supports mais produit des pièces 3–5 fois plus résistantes dans la direction critique.
4. Pas de fiches STL de remplacement stockées
Après un crash, vous avez besoin de la pièce remplacée rapidement. Conservez tous vos fichiers STL dans un dossier cloud (Dropbox, Google Drive) avec un nommage clair (canopy_5inch_v3_petg.stl). Si vous utilisez un service comme 3dpascher.fr, sauvegardez aussi votre configuration d'impression (matériau, couleur, options) pour pouvoir recomander en 2 clics.
5. Support de caméra sans amortissement
Un support de caméra rigide fixé directement au frame transmet toutes les vibrations moteur à la caméra. Résultat : effet "gelatin" sur la vidéo. Ajoutez toujours un étage d'amortissement TPU entre le berceau caméra et le support. 4 plots cylindriques TPU 85A de ∅ 6 mm sont suffisants pour filtrer les vibrations d'un drone 5 pouces standard.
