Impression 3D pour robot DIY : châssis, pièces mécaniques et conception
Du châssis 4WD au bras articulé 6 axes, les règles de conception mécanique pour imprimer des pièces robotiques qui fonctionnent sous contrainte : matériaux, tolérances d'engrenages, fixation servo et gestion des vibrations.
Pour passer à l'impression, voyez nos pages impression d’une pièce 3D sur mesure et impression 3D PETG en ligne, avec le prix affiché dès le dépôt de votre fichier.

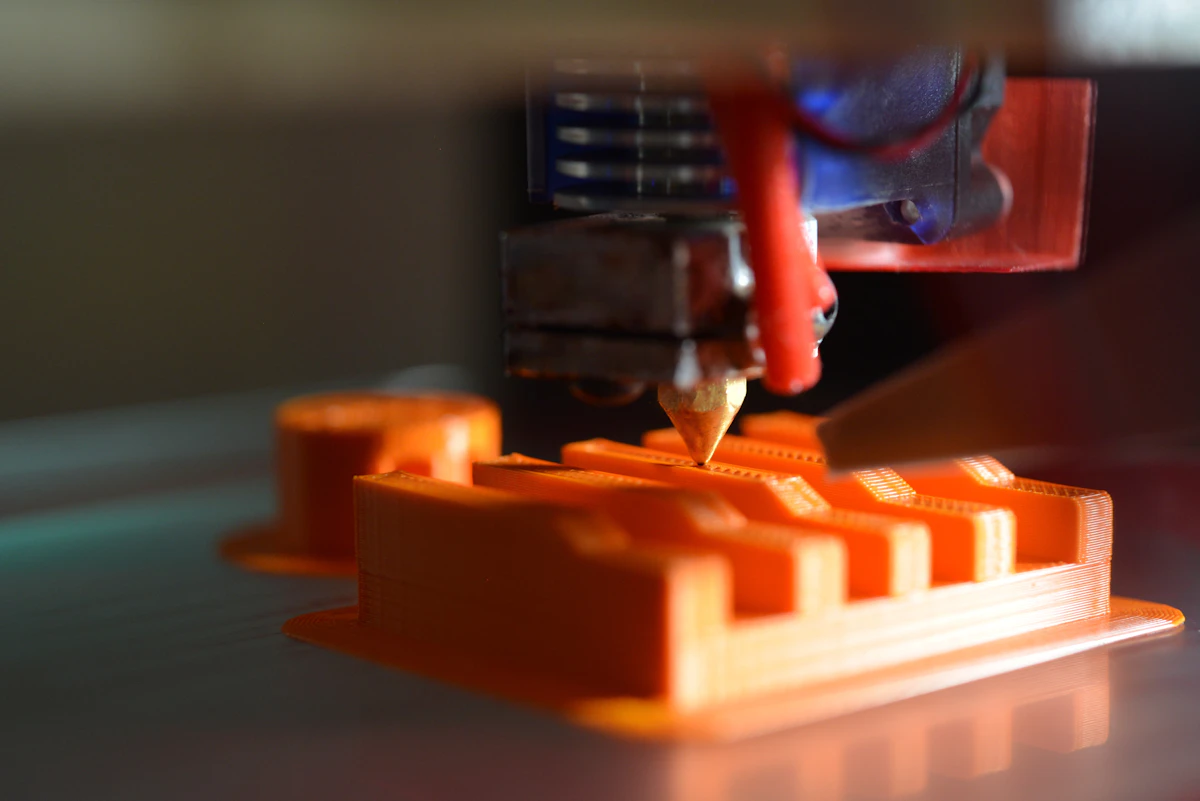

La robotique DIY connaît un vrai renouveau grâce à l'impression 3D. Ce qui nécessitait autrefois un atelier équipé de fraiseuses, de défonceuses et d'outils de précision peut désormais se concevoir dans un logiciel CAO et être imprimé en quelques heures. Châssis, supports de servo, engrenages, pièces d'assemblage — l'impression 3D les produit à la demande, au coût du filament.
Le défi, c'est que la robotique impose des contraintes mécaniques que les pièces décoratifs n'ont pas : les engrenages doivent s'engrener précisément, les supports de moteur doivent tenir sous vibration, et les châssis doivent résister aux chocs sans se fissurer entre les couches d'impression. Une mauvaise tolérance ou un mauvais matériau et le robot ne fonctionne pas — ou casse dès la mise en service.
Ce guide couvre les choix de matériaux selon les contraintes mécaniques, les règles de conception pour les pièces fonctionnelles (engrenages, articulations, supports servo), des exemples de projets réels, et les erreurs qui font rater des pièces pourtant bien conçues sur écran.
Quel matériau choisir pour les pièces d'un robot DIY ?
Le choix du matériau dépend du type de contraintes : chocs, vibrations, chaleur des moteurs, frottement des engrenages. Voici les quatre familles pertinentes pour la robotique maker.
| Matériau | Résistance chocs | Résistance vibrations | Frottement | Idéal pour |
|---|---|---|---|---|
| PLA | Faible | Médiocre | Médiocre | Prototypes, pièces non contraintes |
| PETG | Bonne | Bonne | Correct | Châssis, supports servo, roues |
| ABS | Très bonne | Bonne | Bon | Extérieur, chaleur moteur, engrenages lourds |
| TPU (Shore 95A) | Excellente | Excellente | Excellent | Roues, bandages, amortisseurs |
| PA12 (Nylon) | Très bonne | Très bonne | Très bon | Engrenages chargés, articulations |
PETG : le standard pour les robots en intérieur
Le PETG est le meilleur point de départ pour la robotique maker : il résiste bien aux chocs à basse température (-20 °C), tolère la chaleur jusqu'à 80 °C (suffisant pour les moteurs DC qui chauffent peu), et est légèrement flexible — ce qui absorbe les vibrations au lieu de les propager. Il imprime facilement à 240 °C / 80 °C et donne une précision dimensionnelle de ±0,2 mm avec une buse 0,4 mm.
TPU : pour les roues et les amortisseurs
Le TPU (polyuréthane thermoplastique) à Shore 95A est idéal pour toutes les pièces qui doivent absorber des chocs ou offrir de l'adhérence : bandages de roues, coussinets d'amortisseurs, protections de capteurs. Il s'imprime à 220–230 °C avec une vitesse réduite (30 mm/s maximum) et ne nécessite pas de chauffage plateau. Inconvénient : il n'imprime pas bien les ponts et les porte-à-faux importants.
Concevoir des pièces robotiques : tolérances et règles mécaniques
La conception mécanique pour l'impression 3D FDM obéit à des règles différentes de la conception pour l'injection plastique ou l'usinage. Voici les points critiques pour les pièces robotiques.
Tolérances pour les ajustements mécaniques
En FDM avec une buse 0,4 mm et un palier dimensionnel de ±0,2 mm :
- Trou de passage M3 : ∅ 3,4 mm
- Trou de passage M4 : ∅ 4,5 mm
- Ajustement glissant axe ∅ 5 mm : alésage ∅ 5,3 mm
- Ajustement serré axe ∅ 5 mm : alésage ∅ 4,95 mm (force avec étau)
- Roulement 608 (skateboard) : logement ∅ 22,2 mm (ajustement en force)
- Roulement 625 : logement ∅ 16,2 mm
- Engrenages (jeu de flanc) : +0,15 à +0,20 mm sur l'entraxe théorique
Règles pour les châssis et les structures porteuses
Un châssis de robot est soumis à des contraintes dynamiques (accélérations, freinages, chocs). Quelques règles empiriques validées en robotique maker :
- Épaisseur de paroi minimum : 2,5 mm pour les pièces structurelles
- Remplissage minimum : 30 % gyroïde ou 3D honeycomb pour un bon rapport résistance/poids
- Évitez les arêtes vives à 90° — un congé de 1–2 mm divise par 3 la concentration de contraintes
- Pour les trous de fixation de moteurs, ajoutez des renforts cylindriques (countersink) sur les 4 vis
- Imprimez les pièces porteuses à la verticale (couches perpendiculaires à la charge principale)
Exemples de projets : châssis 4WD, bras articulé, tourelle
Châssis 4WD pour robot suiveur de ligne
Châssis PETG noir 2 pièces (204 × 130 mm, hauteur 35 mm). Quatre logements pour moteurs DC réducteurs (jaunes, 48:1) avec vis M3 × 8 mm. Roues TPU Shore 95A de ∅ 65 mm larges de 26 mm, imprimées séparément et enfilées sur les arbres ∅ 5 mm. Le châssis est imprimé en 2 parties gauche/droite (reliées par des vis M4) pour rester dans les dimensions du plateau 220 × 220 mm. Poids total (sans électronique) : 180 g. Temps d'impression : 5h30 min.
Bras robotique 3 axes pour tri de pièces
3 articulations en PETG avec roulements 608 (∅ 22 mm) sur chaque axe. Servomoteurs MG996R (couple 10 kg·cm) pour les 2 premiers axes, SG90 pour le poignet. Pince imprimée en PETG avec came excentrique actionnée par un micro-servo SG92R. Portée : 300 mm depuis la base. Partie la plus délicate : les engrenages de réduction du premier axe (module 1, 15 et 45 dents) — jeu de flanc réglé à 0,2 mm. Impression totale : 8 fichiers STL, 340 g PETG.
Tourelle pan-tilt pour caméra de surveillance
Tourelle 2 axes PETG blanc pour caméra ESP32-CAM (44 × 40 mm). Deux servos SG90. La course pan est de ±90°, la course tilt de -30° à +90°. Le support de caméra est réglable en angle de 5° en 5° (crantage avec ressort). Fixation murale via plaque de base VESA 75 mm. Poids caméra + tourelle : 85 g. Impression totale : 65 g, 2h10 min.
Un châssis robotique PETG à 40 % de remplissage gyroïde avec des parois de 2,5 mm résiste à des drops répétés de 80 cm sur béton sans se fissurer. La même géométrie en PLA se casse au 3ème impact dans les mêmes conditions.
Erreurs fréquentes et conseils avancés pour la mécanique imprimée
1. Trous d'axes ronds dans des pièces à faible remplissage
Un trou d'axe dans une pièce à 15 % de remplissage n'est pas supporté par suffisamment de matière — il se déforme sous charge. Augmentez localement le remplissage à 60 % dans les 5 mm autour de chaque trou d'axe (option "modifier le remplissage" dans PrusaSlicer ou Cura) ou épaississez la colonne autour du trou à 3 mm minimum.
2. Engrenages avec trop peu de dents
Un engrenage de moins de 12 dents en module 1 imprimé en FDM a des dents trop petites pour être reprduites fidèlement — elles se cassent ou ne s'engrènent pas correctement. Minimum recommandé : 14 dents en module 1, 10 dents en module 1.5 pour du PETG. Pour les très petits engrenages, utilisez le module 2.
3. Mauvaise orientation des pièces structurelles
Une pièce imprimée avec les couches parallèles à la direction de traction se sépare entre les couches à faible force. Orientez toujours les pièces porteuses de façon que les couches soient perpendiculaires à la force principale. Un bras de robot doit être imprimé debout (couches horizontales), pas couché (couches verticales).
4. Arêtes vives sur les joints de fixation moteur
Les vibrations moteur créent des contraintes de fatigue qui se concentrent aux arêtes vives et aux transitions brusques de forme. Ajoutez des congés de 1–2 mm à tous les angles de la zone de fixation moteur. En Fusion 360, utilisez Modify > Fillet sur toutes les arêtes exposées à des chocs ou vibrations.
5. Roulements mal logés
Un logement de roulement trop large laisse le roulement se balancer latéralement. Trop serré et il faut chauffer ou forcer, risquant de déformer la pièce. Pour les roulements 608 (22 mm ext), visez un alésage de 22,1–22,2 mm imprimé (ajustement serré léger). Testez avec un alésage de 22,0 mm et augmentez par pas de 0,1 mm selon la machine.
